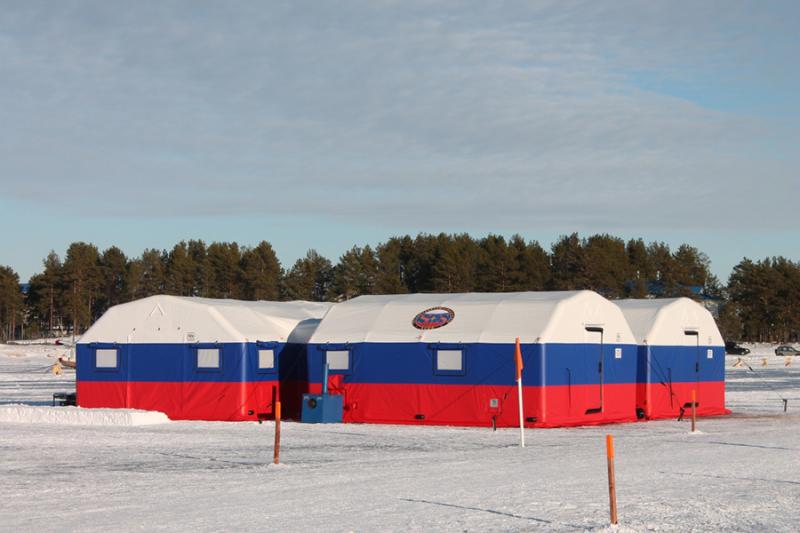

Пневмокаркасные палатки Фрегат
Пневмокаркасные палатки Фрегат – это быстровозводимые надувные мобильные помещения из ПВХ для оперативного развёртывания и размещения на любой неподготовленной площадке в различных условиях, в том числе и полевых, позволяющая организовать длительное проживание в различных климатических зонах.
ПРИМЕНЯЮТСЯ пневмокаркасные палатки Фрегат для организации:
- командных пунктов;
- полевых медицинских госпиталей, мобильных диагностических центров;
- размещения личного состава в полевых условиях;
- ПВР (пунктов временного размещения, пунктов обогрева);
- оперативных аварийных штабов / центров управления в зонах ЧС;
- размещения спасательных отрядов МЧС и их оборудования и снаряжения;
- размещения людей в местах ликвидации стихийных бедствий и техногенных катастроф;
- пунктов питания;
- укрытия и ремонта для оборудования / техники / автотранспорта;
- складских помещений;
- экспедиционного лагеря и т.п.
- на раскладушках/карематах
- на кроватях, включая двухъярусные
- за рабочими столами
- за обеденными столами
В зависимости от целей применения модуля, внутреннее пространство может быть зонально разделено на входную, жилую, техническую (складскую), обеденную зоны или зону отдыха.
Входная зона отделена от жилой порогом, препятствующим попаданию воды и грязи с обуви в жилое помещение.
Техническое описание и комплектность поставки ПКП Фрегат
Палатка пневмокаркасная Фрегат представляет собой 2-х или 4-х скатную конструкцию, состоящую из пневмокаркаса, внешнего тента, днища, изготовленных из ПВХ-материала, а также оборудования, обеспечивающего эксплуатацию сооружения.
Несущий пневмокаркас арочный с продольными балками и нижней обвязкой, выполнен из специальной армированной газодержащей морозостойкой ПВХ-ткани, с клапанами наддува и предохранительным клапаном для стравливания избыточного давления. Используемый для производства пневмокаркаса специальный ПВХ-материал обеспечивает долговременную эксплуатацию при различных погодных условиях и имеет для этого высокие прочностные характеристики. Швы арочного несущего пневмокаркаса сварные и выполнены с применением современной технологии сварки горячим воздухом.
Внешний тент из морозостойкой водонепроницаемой ПВХ-ткани герметично прикреплен к пневмокаркасу. Используемый специальный эластичный ПВХ-материал обеспечивает долговременную эксплуатацию при различных погодных условиях и имеет для этого высокие прочностные характеристики.Внешний тент обладает системой естественной циркуляции воздуха, расположенной с торцов палатки, защищенной противомоскитными сетками и противозаливными клапанами. По наружному нижнему периметру внешний тент имеет ручки для переноса сооружения, при необходимости, на новое место прямо в надутом состоянии.
Водонепроницаемый пол выполнен из армированной морозостойкой ПВХ-ткани, имеет по периметру противозаливной борт, герметично прикрепленный к пневмокаркасу. Используемый специальный ПВХ-материал обеспечивает долговременную эксплуатацию при различных погодных условиях и имеет для этого высокие прочностные характеристики. Все швы пола герметичны и проварены тепловой сваркой.
Утепленный съемный внутренний тент светлых или немарких оттенков выполнен из комплекса теплосберегающих фольгированных материалов, создающих изотермический эффект. Внутренний тент имеет закрытые на ленте велкро кабель-каналы для прокладки электрической сети. Внутренний тент может быть предустановлен на производстве перед отправкой палатки Заказчику, что дополнительно сократит время монтажа палатки на месте эксплуатации, при этом происходит увеличение веса упаковки палатки.
Утепленный съемный пол из складных блоков состоит из отдельных элементов (собираемых в единое полотно на ленте велкро).
В конструкции изделия предусмотрены:
Входы, расположенные с торцов пневмопалатки.
- Основной вход - надувная пневмодверь, оснащенная фиксатором двери в открытом и закрытом положениях. Основной вход оснащен эластичным противоветровым уплотнителем.
- Технологический вход с противоположного торца палатки – подъемная дверь-штора на молниях, защищенных противоветровыми планками, имеет возможность фиксации в поднятом положении. Опция: Возможна установка съемных противомоскитных сеток на дверях палатки, что позволяет эффективно проветривать палатку в регионах с жарким климатом, избегая попадания в помещение насекомых, пресмыкающихся и мелких животных.
Окна, размерами 600х400 мм, количество зависит от модели, состоят из морозостойкой прозрачной ТПУ пленки, шторы из материала внешнего тента, фиксирующейся в поднятом положении, а также противомоскитной сетки с ячейкой, препятствующей проникновению мелких насекомых и гнуса. Окна внутреннего тента повторяют по расположению и размерам окна внешнего тента, имеют светозащитную штору из материала внутреннего тента.
Рукав для подсоединения теплового оборудования, такого как тепловые дизельные пушки и т.п., в убранном состоянии закрывается клапаном на ленте велкро.
Ввод для кабельных сетей, представляющие собой рукав, в убранном состоянии закрывается клапаном на ленте велкро.
Вентиляционные отверстия, расположенные на двух торцевых стенках палатки, защищены противомоскитными сетками и противозаливными клапанами.
В комплектацию пневмокаркасной палатки входят:
- Электрический насос для накачки / приведения палатки в рабочее состояние, а также для контроля и поддержания давления в каркасе сооружения. Имеет возможность обратного действия (для «сдувания» при свертывании).
- Аппарат автоматического поддержания давления в баллонах пневмокаркаса с датчиком-реле. Может размещаться в электрощите или электронасосе. При подключении к пневмокаркасу обеспечивает поддержание рабочего давления в баллонах пневмокаркаса при наличии электропитания 220В.
- Комплект электрооборудования, включающий в себя: распределительный щит электропитания с внешним морозостойким силовым кабелем для подключения к генератору или внешнему источнику электропитания; электрические прорезиненные розетки, подключенные через УЗО; влагостойкие подвесные светильники основного освещения со светодиодными лампами, выполнены в пластиковом небьющемся корпусе; выключатель основного освещения.
- Бортовой кабель электроосвещения. Монтируется в закрытые кабель-каналы внутреннего тента на этапе изготовления и далее не демонтируется при эксплуатации палатки. Плафоны основного освещения крепятся к внутреннему тенту с помощью карабинов, и подключаются к бортовой электросети с помощью разъемов.
- Рем.комплект-ЗИП, содержащий материалы и приспособления для восстановления герметичности.
- Насос механический ножной.
- Такелажный комплект (колья, оттяжки со стопорами, кувалда), для повышения сопротивляемости ветровым нагрузкам.
- Многофункциональный контейнер для хранения и транспортировки электрической сети с освещением, такелажного комплекта, распределительного щита, устройства надува.
|
|
1 палатка |
20 палаток |
50 палаток |
|
время развертывания |
8 мин |
менее 4 ч |
менее 10 ч |
|
персонал для установки |
1–2 чел |
1–2 чел |
1–2 чел |
|
персонал для разгрузки |
4–6 чел |
4–6 чел |
4–6 чел |
|
вес палатки |
от 120 кг/палатка |
от 120 кг/палатка |
от 120 кг/палатка |
|
При организации лагеря установка палаток может производиться одновременно. |
|||
Оснащение пневмокаркасных модулей
Надувная палатка (пневмопалатка) Фрегат имеет возможность подключения любого необходимого для комфортного проживания оборудования:
-
отопительное оборудование (тепловые пушки/печи),
-
электрические генераторы,
-
мобильные кондиционеры,
-
иного оборудования, необходимого для выполнения конкретных поставленных задач.
Отопление/кондиционирование
В холодное время года пневмокаркасный модуль необходимо обогреть, а в жаркий период – можно обеспечить кондиционирование.
С этой целью надувные палатки Фрегат имеют специальные рукава для подсоединения внешних вентиляционно-отопительных установок.
Отопление
Для обогрева палаток чаще всего используются дизельные тепловые пушки непрямого нагрева. Данный вид тепловых пушек имеет теплообменник для отвода отработанных газов. В обогреваемое помещение подается чистый горячий воздух, что дает возможность находиться людям в помещении при работе тепловой пушки непрямого нагрева.
Подсоединение пушки к пневмокаркасному модулю осуществляется с помощью специального
жаропрочного гибкого шланга через специальный рукав.
Для обогрева палаточных комплексов может использоваться специализированное отопительное оборудование.
Мы поможем подобрать максимально подходящую Вам тепловую пушку для обогрева заказанной палатки.
Кондиционирование
В жаркий период возможно подключение мобильных кондиционеров для создания комфортной атмосферы внутри помещения, а также по медицинским показаниям.
По Вашему запросу мы предложим варианты мобильных кондиционеров, подходящих для обеспечения кондиционированного воздуха именно Вашей палатки в эксплуатируемых условиях.
Электрообеспечение
В зависимости от месторасположения пневмокаркасного модуля, мобильного госпиталя, штабного или обучающего комплекса может потребоваться обеспечение модуля или комплекса модулей электропитанием.
Решению этой задачи служат электрические генераторы/мобильные электростанции.
Электрогенераторы могут быть как бензиновыми, так и дизельными.
Мощность требуемого генератора в каждом случае индивидуальна и подбирается, исходя из решаемых владельцем модуля задач и разработанной сети электропроводки палатки.
Кабельная электрическая сеть заказываемого пневмокаркасного модуля учитывает потребности заказчика.
При снятии палатки демонтаж предустановленной кабельной сети не требуется, отключаются и убираются для хранения и транспортировки только светильники, распределительный электрический щит, выполненный в защищенном пластиковом корпусе.
Мебель
Мобильное жилое или штабное сооружение требует оснащения подходящей складной мебелью.
Вы можете заказать вместе с пневмокаркасными модулями Фрегат удобную складную мебель:
— складные столы рабочие и обеденные;
— складные скамьи к столу;
— складные стулья и табуреты;
— кровати одно- и двухъярусные;
— раскладушки;
— тумбы, стеллажи складные;
— вешалки и шкафы складные и разборные;
— а также иную необходимую для выполнения поставленных задач мебель.
